DTZ-300BX1609 温湿度巡检仪

DTZ-300BX1609 温湿度巡检仪

◇ 产品简介 ◇ 产品功能◇ 技术指标◇ 订购信息◇ 资料下载◇ 相关产品

产品简介

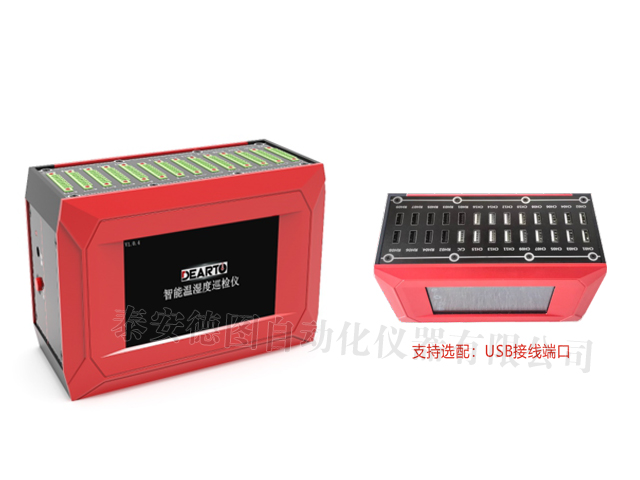

DTZ-300BX1609 温湿度巡检仪,可连接16路温度传感器及9路湿度传感器,具备丰富的人机交互功能,实时显示每个被测通道的温度值、湿度值等测试数据,是温湿度场巡检专用仪器。适用于各种温(湿)环境实验设备、热处理炉温场测试。设备体积小巧,手提方便, 便于现场携带开展监测工作。
软件著作权登记号:
2016SR171562  2020SR0328008

执行检定规程

序号

标准代号

标准名称

1

JJF1101-2019

环境试验设备温度、湿度校准规范

2

GB/T9452-2012

热处理炉有效加热区测定方法

3

QJ1428-88

热处理炉温控制与测量

4

GJB509B-2008

热处理工艺质量控制要求

5

HB5425-2012

航空制件热处理炉有效加热区测定方法

6

GB/T 5170.1-2016

电工电子产品环境试验设备检验方法

7

GB/T 5170.2-2017

环境试验设备检验方法:温度试验设备

8

GB/T 5170.5-2016

电工电子产品环境试验设备检验方法

9

HB6783-93

军 用 机载设备气候环境试验箱(室)检定方法

10

JB/T5520-91

干燥箱技术条件

11

JJF1376-2012

箱式电阻炉校准规范

12

JJF1564-2016

温湿度标准箱校准规范

产品功能

1、高准 确 度快速测量

在保证0.01级准确度的前提下,各个通道可以快速进行数据采集,在保证测量精 度的前提下,大大提高工作效率。
2、智能人机交互界面

采用高清智能电容触控屏,操作简单便捷,采集数据实时显示,电池电量实时显示。温度传感器类型、温度传感器通道数量、湿度传感器数量、日期、时间、采集间隔等常规参数支持自定义设置。
3、数据采集方便

工作现场无需配套PC,多通道数据采集器可独立完成数据的采集、存储工作,数据实时存储至 U 盘。采集工作结束,U盘插入电脑即可完成对数据的显示和分析工作。
4、支持8g大容量U盘存储功能:

采样数据支持实时存储至U盘。存储数据可用Excel等通用工具软件浏览或进行数据处理,也可将其导入专用软件进行数据分析及报表生成以及证书输出。
5、自动修正功能

支持常用 K、N、S 热电偶温度传感器线性修正功能、支持 Pt100 热电阻传感器线性修正功能、支持湿度传感器线性修正功能、支持单通道进行温度多点修正值的引入和保存。
6、通讯功能

支持通过数据线连接PC端,配套专业数据库管理软件,智能数据管理,实时曲线显示各通道温湿度信息,各通道测试数据:标注中心点,波动度,均匀性,变化率,当前检 测进度,设备状态等,支持多台巡检仪同时开展测试工作,数据独立处理,有效提高工作效率。
7、常用通道保证基本应用,满足规程需求

主机支持16 通道温度传感器及9通道湿度传感器,满足大部分应用场景,并可同时进行多台箱体的校准,节约宝贵的现场检测时间。
8、简单快捷的连接方式

接线方式采用标准接插件作为连接件,传感器接线更加简便快速,温度、湿度接口具备防误插功能,有效保证系统连接的可靠性及性能指标。
9、系统支持多种测温元件

包括热电偶:S、R、B、K、N、E、J、T;热电阻:Pt100。公司可提供多种特殊规格的温度传感器以应对不同场合的使用需求。
10、专业的冷端补偿处理

采用进口外置四线制 PT100 作为热电偶测量通道的冷端补偿。热电偶巡检模式下,参考端补偿温度误差优于 0.2℃,通道间误差优于 0.1℃。

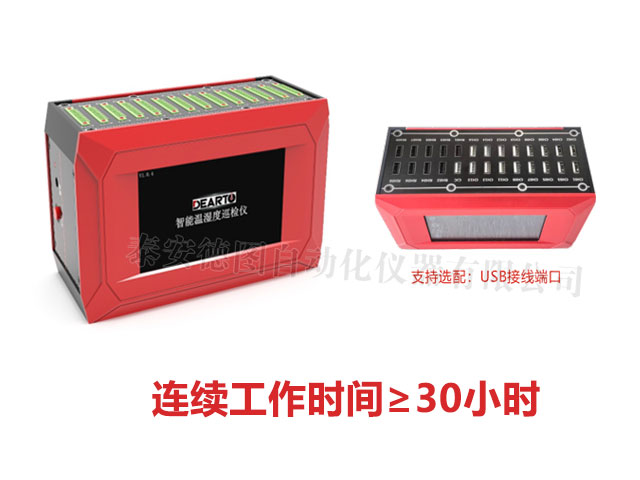

11、内置大容量锂电池,低功耗、续航持久

内置大容量锂电池,低功耗设计,支持连续工作30个小时。充电接口为2.1×6.4DC,连接牢靠、充电电流大。具有电池充放电保护电路,安 全 可 靠;支持外部电源和电池智能切换供电电源,延长电池寿命。

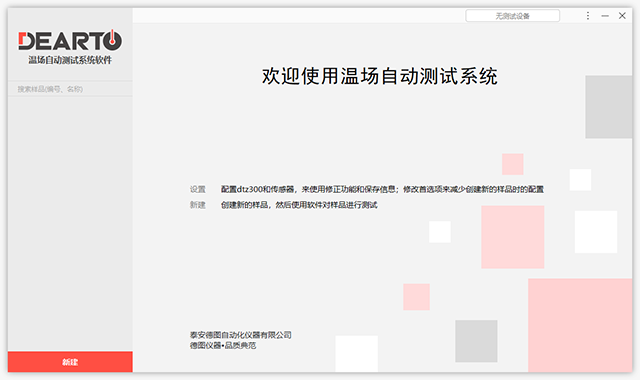

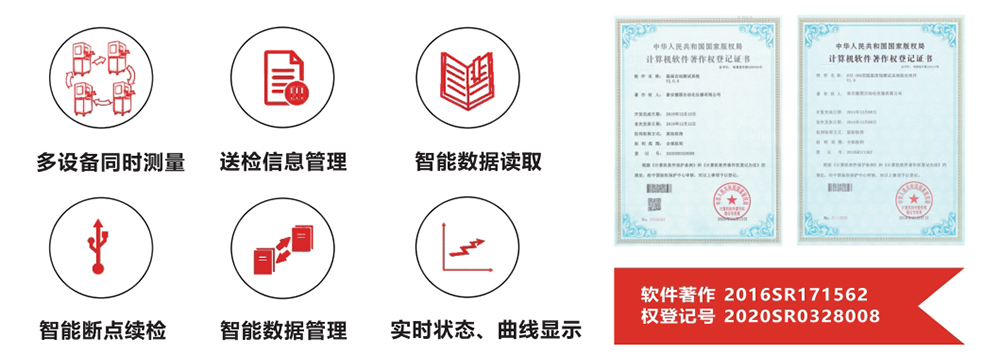

软件功能

DTZ-300BX1609 温湿度巡检仪

1、送检信息管理功能:能对客户单位信息、送检设备信息管理,无须每年重复录入数据。

2、多台设备同时测量:支持巡检仪同时检测多台被检设备,数据独立处理,提高检测效率。

3、智能数据选取:采集到的数据,自动分析截取可用数据。

4、智能断点续检:支持断点续检功能,同一设备多次检测,报表智能合成。

5、智能数据管理:对历史送检信息检录智能化管理,快速查询。

6、实时曲线显示:实时显示各通道温湿度信息,并以曲线形式显示出来。

7、实时状态显示:实时显示各通道数据,标注中心点,波动度,均匀性,变化率,当前检测进度,设备状态等信息。

8 、多规程支持

《JJF1101-2019环境设备温度、湿度参数校准规范》

《JJF1564-2016温湿度标准箱校准规范》

《GBT9452-2012热处理炉有效加热区测定方法》

DTZ-300BX1609 温湿度巡检仪

技术指标

温度指标

类型

量程

分辨力

温度范围

准确度

四线工业级铂电阻

Pt100

0.001

-200~800℃

±0.1℃

热电偶

K

-200~0℃

±(温度×0.155%+0.05)℃

0~1372℃

±(温度×0.077%+0.05)℃

J

-200~0℃

±(温度×0.15%+0.05)℃

0~1200℃

±(温度×0.065%+0.05)℃

E

-200~0℃

±(温度×0.121%+0.05)℃

0~1000℃

±(温度×0.065%+0.05)℃

N

-200~0℃

±(温度×0.180%+0.08)℃

0~1300℃

±(温度×0.065%+0.08)℃

R

0~1768℃

±(温度×0.07%+0.4)℃

S

0~1768℃

±(温度×0.07%+0.4)℃

B

400~1820℃

±(温度×0.065%)℃

T

-250~0℃

±(温度×0.10%+0.05)℃

0~400℃

±(温度×0.065%+0.05)℃

湿度传感器

湿度

0.01%RH

0-99%RH

±1.5%

硬件参数

输入电压

4.5-5.5V

输入电流

2.2A

电池

4.2V/20000mAh

续航时间

≥30H

显示屏

5寸电容屏

分辨率

854×480

工作温度

-10~50℃

工作湿度

≤80%RH

电源开关

防误触滑动开关

充电接口

DC6.4×2.1

尺寸

180×150×70

重量

<1.5KG

通信接口

AUX3.5mm

U盘接口

USB2.0

16路温度传感器接口+1路冷端接口

嵌入式接线端子

9路湿度传感器接口

嵌入式接线端子

DTZ-300BX1609 温湿度巡检仪
