泰安德图作为温度计量仪器专业制造商,小编今天给大家阐述一下关于PT100热电阻使用三线制的原因,热电阻采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥,热电阻作为电桥的一个桥臂电阻,其连接导线(从热电阻到中控室)也成为桥臂电阻的一部分,这一部分电阻是未知的且随环境温度变化,造成测量误差。
采用三线制,将导线一根接到电桥的电源端,其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上,这样消除了导线线路电阻带来的测量误差。
扩展资料:
国标热电阻的引线主要有三种方式:
二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合。
三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的常用的引线电阻。

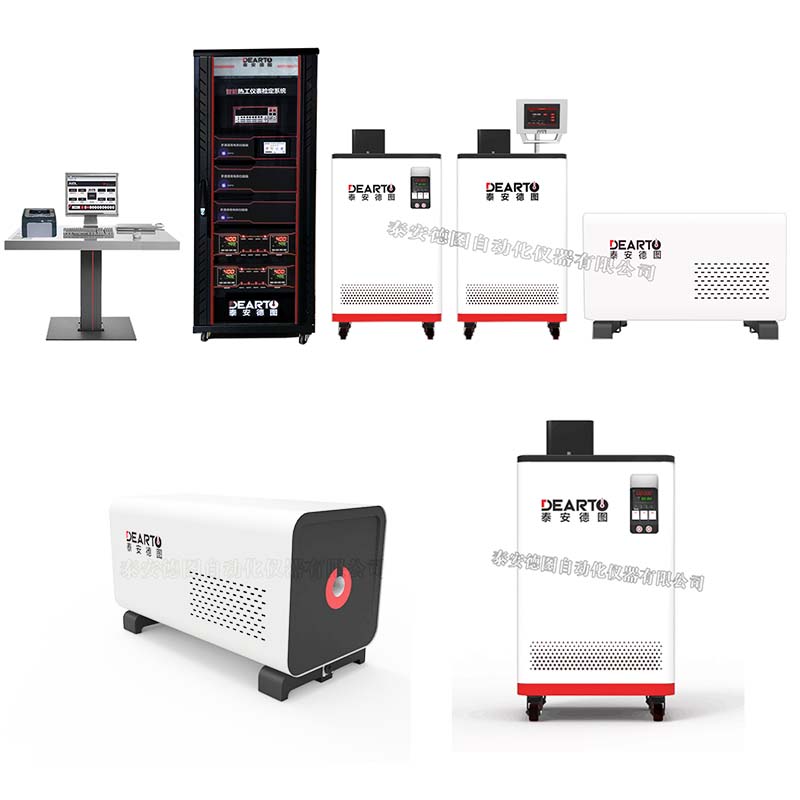

四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响,主要用于高精度的温度检测。泰安德图生产的DTZ-01系统,采用系统接线台和三线电阻转换器一体化设计,可以兼容热电偶、二线制热电阻、三线制热电阻、四线制热电阻的接线,并且自动完成三线制电阻检定时包含2根内引线和包含41根内引线的测量功能切换
PT100热电阻使用三线制的原因
