德图仪器,为您提供专业温度计量全套解决方案。下面泰安德图的小编给大家分享一下热电厂常用温度计及检定校准方法,以供大家参考!

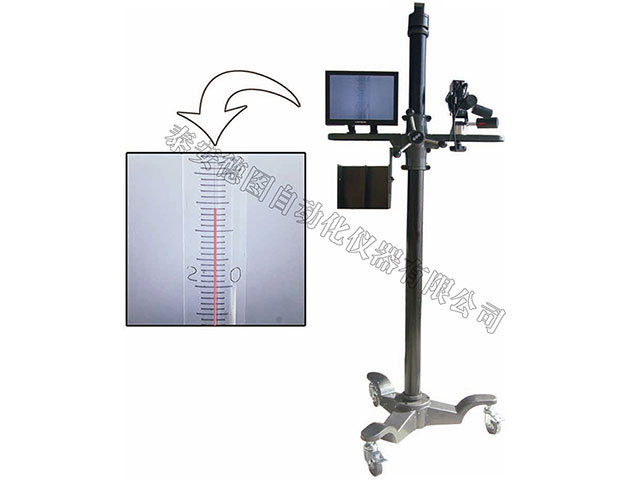

1、水银温度计
水银温度计结构简单,价格低廉,多用作热工实验室的标准仪表,在现场一般只用作就地测量,比如测量机组各瓦的回油温度,辅机的润滑油温度等。它是利用温包和毛细管内的水银受热膨胀的原理来测量的。它的灵敏度主要取决于毛细管的粗细和温包的大小,这种温度计的误差来源主要有两种,一种是零点下降现象引起的误差,可以在温度计检定的时候校正;一种是认为读数引起的。
2、双金属温度计
双金属温度计是根据金属随温度变化产生的弯曲与温度高低成正比的性质而制成的温度计。它的感温元件是用两片膨胀系数不同的金属片叠焊在一起制成的,双金属片受热后由于两个金属片的膨胀系数不相同而产生弯曲,温度越高产生的线膨胀长度差越大,因而引起弯曲的角度也越大。
这种温度计通常被用作温度继电控制器,极限值温度信号器或温度补偿器。主要用于温度联动回路和电机本体入口出口等震动较大的场所。随着工业的发展,现在也有指示式双金属温度计。
双金属温度计结构简单、制造成本低,耐震性也比较好,但这种温度计精度不高,量程不能做的很小,使用范围有限。
3、压力表式温度计
压力表式温度计是利用定容气体、液体热胀冷缩压力变化或饱和汽饱和压力变化的性质进行测温的。其基本结构是由感温元件温包、传压元件毛细管、变形元件弹簧管构成的密闭系统。
温包直接与被测介质接触感受温度的变化,毛细管是用金属材料冷拉成的无缝圆管,用来传递压力的变化,盘簧管或弹簧管是弹性元件,感受毛细管传来的压力,产生弹性变形带动指针指示温度值。它主要用于测量水箱温度、沉降池、油箱等容器内的液体温度,它的特点是结构简单具有防爆性,不怕震动,但准确度低,滞后性较大。
压力表式温度计按用途分有指示式、记录式、报警式(带电接点)和调节式等类型。按填充物质不同又可分为气体压力式温度计、蒸汽压力式温度计和液体压力式温度计。
电厂中常使用的是带接点的压力表式温度计,它不仅具有指示部分,还带有可供两位调节或控制的电接点。电接点装置的上下限接点可按需要调整到任意给定的温度上。上下限的温度值由定接点指示出来,动接点由指针带动。当被测介质的温度超过(或低于)上限(或下限)给定的温度时,温度计指针上的动接点便与上限(或下限)定接点相接触,发出信号闭合(或断开)信号。
4、热电阻温度计
热电阻温度计是利用导体或半导体的电阻随温度变化而变化的性质来测量温度的,是电阻输出型感温元件。
现在工业上常用的金属热电阻为铂热电阻、铜热电阻两种,PT100铂热电阻和CU50铜热电阻在电厂十分常用。PT100指的是当铂电阻的阻值为100欧姆时,温度指示为0℃,CU50指的是当铜热电阻的阻值为50欧姆时,温度指示为0℃。
金属热电阻分为铠装型热电阻和普通基型热电阻两种,它的结构图一般由电阻丝、骨架、引线和保护管等部分组成。电阻丝是用来感受温度的部分,是热电阻的核心;骨架是用来缠绕、支承和固定电阻丝的支架;引线使热电阻能与外部测量及控制装置连接。保护管用来保护热电阻与引线不直接和所测介质接触,免受有害物质的影响。
在在电厂中一般使用PT100热电阻测量850℃以下介质的温度,当介质温度高于150℃的时候,大多采用铠装PT100热电阻,以防电阻丝与引线的焊接点因温度高而开焊。使用CU50热电阻元件测量100℃以下介质的温度。
热电阻温度计有以下特点:(1)有较高。例如,铂电阻温度计被作为基准温度计。(2)灵敏度高,输出的信号较强,容易测量显示和实现远距离传送。(3)金属热电阻的电阻温度关系具有较好的线性度,而且复现性和稳定性都较好。但由于体积较大,故热惯性较大,不利动态测温,不能测点温。
5、半导体热敏电阻
半导体热敏电阻是一种固态的感温元件,是由铁、镍、锰、钛、铜等金属的氧化物按一定的比例混合后压制、烧结而成。它具有较大的负电阻温度系数。这种热电阻大多用来做电子线路和仪表测量电路中的温度补偿电阻。
6、热电偶
热电偶的测量原理是将两种不同的金属导体连接起来组成一个闭合回路,当两端有温差时,回路中就产生热电势,热电偶的测量端叫热端,另一端叫参考端,当参考端的温度恒定不变时,电极产生的热电动势与热端温度的变化是单值函数关系。通过热电偶产生的热电动势就可计算被测介质的温度。
