产品简介
DTZ-500无线炉温测试系统,是由耐高温测温仪、保温箱、以及耐高温热电偶、无线终端组成。主要工作原理是将炉温跟踪仪和涂装工件同步进入炉内受热,实时记录涂装过程中工件自身的固化温度和炉气的温度,实时通过手机、ipad或电脑显示温度。从而了解生产过程中的整个温度的变化关系以及炉子的温度均匀性差异。
技术指标
测点数 | 18通道 | 精度 | ±0.4℃ | 传感器 | K、N、S、T | 测温范围 | 0~1300℃ |
在炉时间 | 按使用场景定制 | 内存 | 8GB(超大内存,可保存数据) | ||||
采样周期 | 1s~60s,可根据测试要求自行设定 | ||||||
电池 | 可充电聚合物锂电池 2200mAh可连续使用50小时,快速充电15分钟即可使用 如果开启无线,充一次电可以续航13个小时 | ||||||
电脑要求 | windows 98, 2000, XP,vista,win7等,可连接打印出温度曲线 | ||||||
保温箱尺寸 | 按使用场景定制 | ||||||
仪器说明 | 仪器主芯片:美国原装进口感温高分辨率主机芯片 保温材料:德国进口纳米保温材料 外壳:耐高温,耐腐蚀不锈钢 热电偶传感器:国标I级 具体参数根据使用场景见技术方案 |
产品功能
1、温度采样点位置名称及PCB或工件示意图
2、任意两点之间的时间标注
3、任意两点之间的斜率标注
4、任意时刻点的温度标注
5、设置背景温度曲线进行多组曲线对比
6、任意位置,任意范围的曲线缩放显示
7、任意时间范围内的温差曲线显示
8、四条游标线计算指定区间内的各种温度值
9、完整的窑炉数据库(SMT)/温度控制方案(热处理),设备数据库
10、工艺分析报告PWI
11、模拟曲线功能,工艺优化,测试日期和时间
12、公司名称、产品名称和备注信息处理的输出
13、可直接打印测试报告或输出电子档的测试报告
14、软件去除仪器内存数据方式
15、时间补偿
16、温度统计

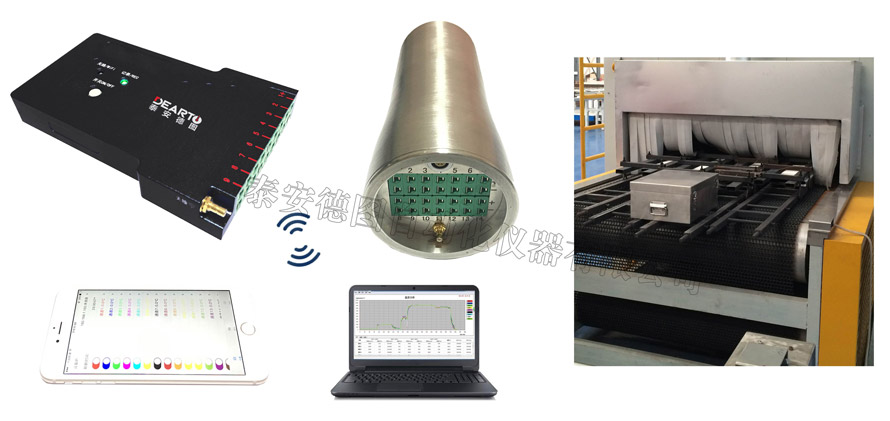

现场实时显示数据照
本仪器采用进口TF存储芯片,任意意外不会丢失数据,同时存储8G组数据,超过自动覆盖;一键操作,可采用手动、温度、时间启动,简单快捷使用,自主开发全中文设置和分析数据软件,操作一目了然。另升级版仪器可通过PC或ios系统移动终端无线对接,实时显示温度曲线数据。
测温过程:
◇ 按照客户要求和使用环境,使用1台炉温度跟踪仪进行测温,连接好热电偶后放入隔热箱中,盖好隔热箱,防止漏热。◇ 打开手机、ipad、或台式电脑,实时操控炉温跟踪仪、实时分析温度数据。◇ 为了获得零件的真实受热温度,将热电偶固定在零件上。◇ 热处理结束后,待隔热箱冷却后,取出记录仪。
主要用途:
◇ 涂装工艺数字化、确定不同固化温度制度和实时温度曲线、加热温度和温差。◇ 在不同温度制度、不同产量条件下测试工件的固化温度和温差。◇ 炉子温度均匀性测试。

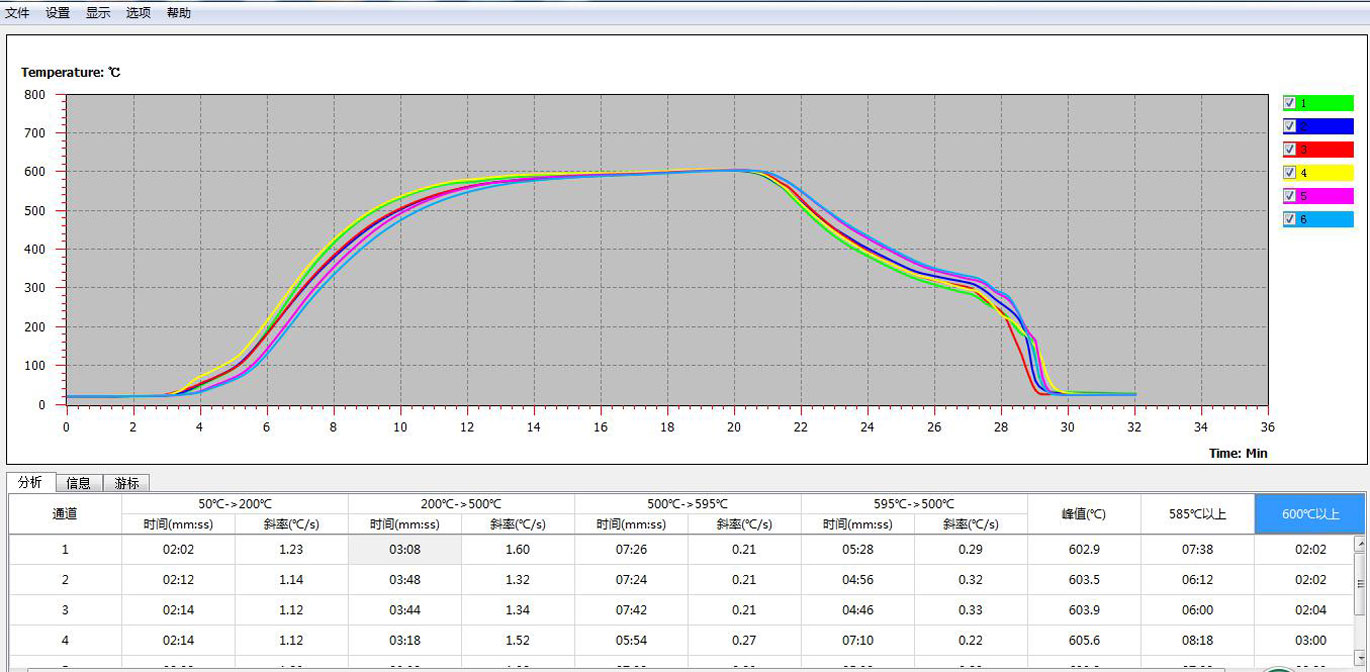

PC端软件曲线图

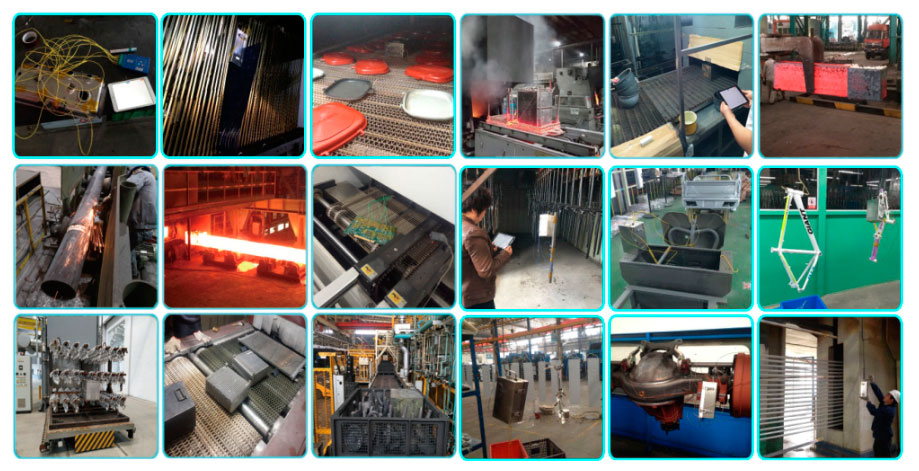

产品场景图
